根據廢水和空氣通入的路徑和床體結構的不同以及流化床的不斷推陳出新，三相生物流化床歷經傳統三相生物流化床、外循環三相生物流化床和內循環三相生物流化床的發展過程。

傳統三相生物流化床

1、曝氣器；2、三相分離區

外循環三相生物流化床                         內循環三相流化床

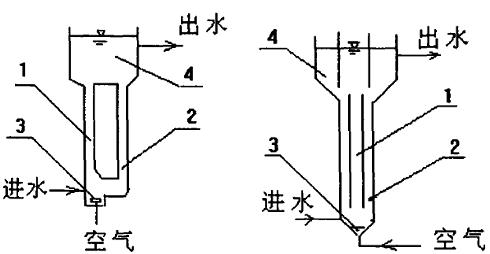

1、升流區；2、降流區；3、曝氣器；4、三相分離器

    從生物流化床反應器的外形來看，三種類型的流化床主體一般都以圓柱體狀為主。反應器從傳統型發展為內循環系統，使反應器內流動阻力減小，在維持相同循環速度的情況下供氣量可以減小，從而降低了運行費用，反應器起始流態化較容易，減小了操作運行的復雜程度；反應器結構更加緊湊，減少了所占空間及地面。但內導流筒的引入將流化床內的流型由全混流(CSTR)轉變?yōu)橥屏?PFR)模型，在一定的程度上降低了氣液固三相間的傳質。
